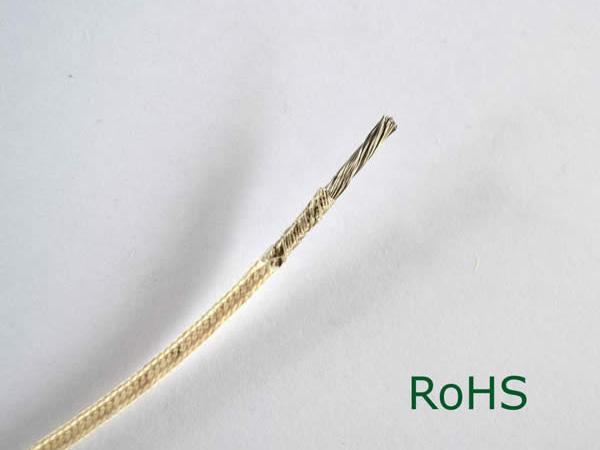

UL5107 云母绕包玻璃纤维编织耐火电线

发送询盘

详细信息
1.额定电压： 600V
2.额定温度：200℃或450℃
3.导体：镀镍铜
4.绝缘体：云母带
5.编织：玻璃纤维
6.产品用途：本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中，需要防火性能的各种电气装置中所需的电线电缆。
7.产品特性：工作电压、交流额定电压600V以下；长期允许使用温度500℃以下。
8.敷设条件：固定敷设
9.耐火性能：800℃以下90分钟内不熔断
10.相对温度：65% 可弯曲使用,外加火焰燃烧,无有害有毒气体

导体 绝缘体 电气特性
线规 导体构造 NO.×Φmm 直径 mm 云母厚度 mm 玻璃丝厚度 mm 完成外径 mm 导体电阻 Cuc，c20℃ Ohm/Km
26 7×0.15 0.46 0.64 0.18 2.4 150
24 7×0.20 0.61 2.6 93.25
22 7×0.25 0.76 2.7 59.4
20 7×0.30 0.95 2.9 36.7
18 7×0.39 1.19 3.1 23.2
16 7×0.50 1.53 3.5 14.6
14 19×0.37 1.86 3.8 8.96
12 19×0.46 2.32 4.3 5.64
10 37×0.43 3.02 0.76 0.38 5.6 3.55
