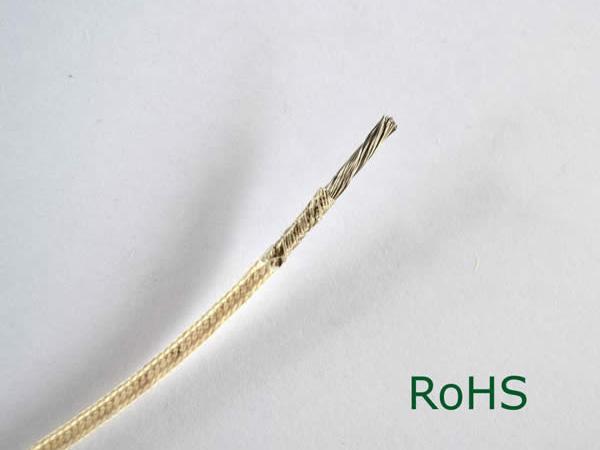

UL5335 云母绕包玻璃纤维编织耐火电线

发送询盘

额定电压： 600V
额定温度：450℃
导体：镀镍铜
绝缘体：云母带
编织：玻璃纤维
产品用途：本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中，需要防火性能的各种电气装置中所需的电线电缆。
产品特性：工作电压、交流额定电压600V以下；长期允许使用温度500℃以下。
敷设条件：固定敷设
耐火性能：800℃以下90分钟内不熔断
相对温度：65% 可弯曲使用,外加火焰燃烧,无有害有毒气体

导体 绝缘体 电气特性
线规 导体构造 NO.×Φmm 直径 mm 云母厚度 mm 玻璃丝厚度 mm 完成外径 mm 导体电阻 Cuc，c20℃ Ohm/Km
22 7×0.25 0.76 0.58 0.13 2.4 59.4
20 7×0.30 0.95 2.6 36.7
18 7×0.39 1.19 2.9 23.2
16 7×0.50 1.53 3.2 14.6
14 19×0.37 1.86 2.6 8.96
12 19×0.46 2.32 4.0 5.64
10 37×0.43 3.02 0.68 0.25 5.1 3.55
8 70×0.39 3.67 5.8 2.23
