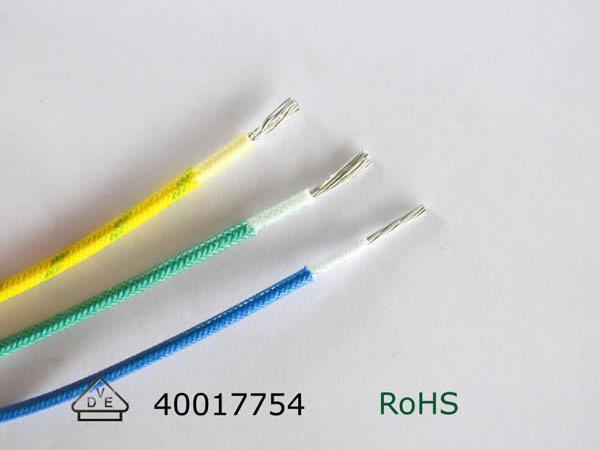

VDE H05SJ-K硅胶编织线

发送询盘

详细信息
1. 额定电压: 300/500V
2. 温度范围: -60℃ ~ +180℃
3. 试验电压: 2000V
4. 导体: 裸铜或镀锡电线
5. 绝缘体: 硅橡胶
6. 编织: 玻璃纤维
7. 颜色:白-蓝-红-黑-棕-黄-绿-黄/绿

导体 绝缘体 电气特性
标称截面
mm2 		导体结构
NO.×φmm 		直径
mm 		标称厚度
mm 		编织厚度
mm 		标称直径
mm 		最大外径
mm 		最大导体电阻 Cuc, c 20 ℃
ohm/km
0.5 16/0.20 20/0.18 28/0.15 0.94 0.6 0.15 2.5 3.3 40.1
0.75 42/0.15 24/0.20 30/0.18 1.13 0.6 0.15 2.7 3.5 26.7
1 32/0.20 1.31 0.6 0.15 2.9 3.7 20
1.5 30/0.25 1.58 0.7 0.18 3.4 4.2 13.7
2.5 49/0.25 2.06 0.8 0.18 4 5 8.21
4 56/0.30 2.6 0.8 0.2 4.9 5.6 5.09
6 84/0.30 3.18 0.8 0.2 5.6 6.2 3.39
10 84/0.40 4.24 1 0.25 7.3 7.8 1.95
16 126/0.40 5.18 1 0.25 8.4 9.1 1.24
25 196/0.40 7.1 1.2 0.3 10.3 10.6 0.795
35 276/0.40 9.2 1.2 0.3 12.2 12.1 0.565
50 396/0.40 10.3 1.4 0.35 14.3 14.4 0.393
70 360/0.50 12.4 1.4 0.35 16.6 16.6 0.277
95 475/0.50 14.5 1.6 0.4 18.6 18.8 0.21

适用范围：适用于多种家用电器、照明灯具、电子设备、温度传感器等内部连接线
