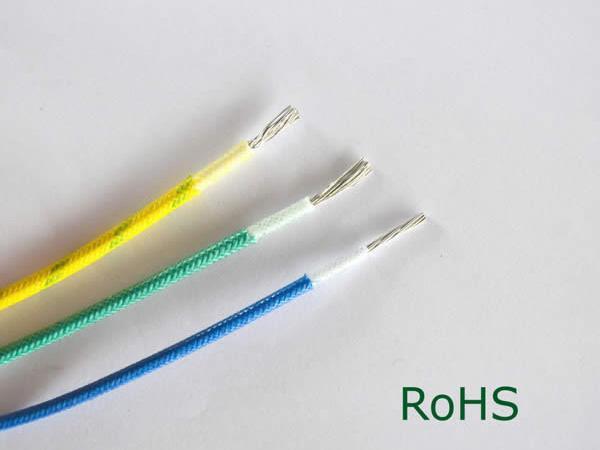

JGBL 硅橡胶绝缘玻璃纤维编织引出线

发送询盘

详细信息
1. 额定电压: 500/600V
2. 温度范围: -60℃ ~ +200℃
3. 试验电压: 2KV~15KV
4. 导体: 镀锡铜线
5. 绝缘体: 硅橡胶
6. 编织: 玻璃纤维
7. 颜色:白-蓝-红-黑-棕-黄-绿-透明-黄/绿

标称截面
mm2 		导体构造
NO.×φmm 		绝缘厚度 mm 最大外径 mm
500V 1000V 3000V 6000V 500V 1000V 3000V 6000V
0.3 16/0.15 0.4 0.6

1.95 2.3

0.4 23/0.15 0.4 0.6

2.1 2.6

0.5 28/0.15 0.4 0.6

2.2 2.8

0.75 24/0.20 0.4 0.6

2.4 3.1

1 32/0.20 0.4 0.6

2.6 3.2

1.5 30/0.25 0.4 0.6

2.9 3.5

2.5 49/0.25 0.6 0.8

3.7 4.1

4 56/0.30 0.6 0.8

4.3 4.6

6 84/0.30 0.8 1 3 4 5 5.5 11.5 13.5
10 84/0.30 0.8 1 3 4 6.6 6.8 12.5 14.5
16 126/0.40 1 1.2 3.2 4.5 8 8.4 14.5 17
25 196/0.40 1 1.2 3.2 4.5 10 10.4 16 18.5
35 276/0.40 1.2 1.4 3.4 5 11 11.5 18 21
50 396/0.40 0.4 1.6 3.4 5 13.5 14 20 23
70 360/0.50 1.4 1.6 3.6 5 14.5 16 23 26
95 475/0.50 1.6 1.8 3.6 5 18.5 19 25 28

适用范围：适用于交流额定电压10KV以下F、H级电机、电器用引接线
