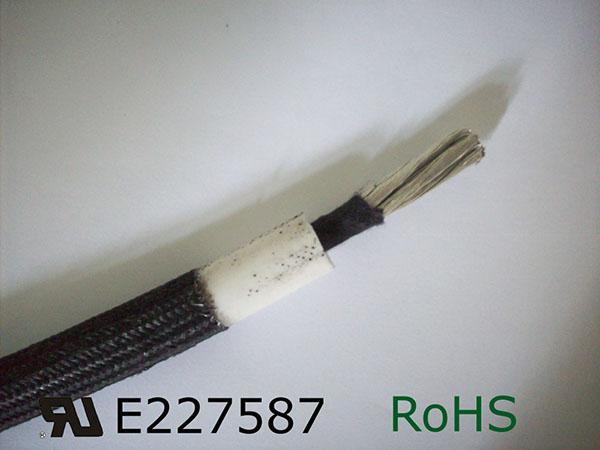

UL 3642耐高压电线
详细信息
额定电压： 6900VAC
温度范围：-60℃~150,180℃
导体：镀锡、镀镍或镀银铜
绝缘体：硅橡胶
编织: 玻璃纤维
颜色：白-蓝-红-黑-棕-黄-绿-透明-黄/绿
适用范围：电气设备内部布线
| 线号 | 导体 | 绝缘体 | 电气特性 | |
| AWG | 导体构造 NO. ×Φ mm | 直径 mm | 完成外径 mm | 导体电阻 Cuc ， c20 ℃ Ohm/Km |
| 16 | 7/0.49 | 1.47 | 5.8 | 14.6 |
| 14 | 41/0.254 | 1.95 | 6.3 | 8.96 |
| 12 | 65/0.254 | 2.5 | 6.9 | 5.64 |
| 10 | 35/0.45 | 3.2 | 7.6 | 3.55 |
| 9 | 53/0.40 | 3.98 | 8.3 | 2.81 |
| 8 | 70/0.40 | 4.4 | 8.8 | 2.3 |
| 7 | 84/0.40 | 4.6 | 9.0 | 1.79 |
| 6 | 105/0.40 | 5.3 | 9.7 | 1.42 |
| 5 | 133/0.40 | 6 | 10.4 | 1.12 |
| 4 | 168/0.40 | 6.8 | 11.2 | 0.89 |
| 3 | 210/0.40 | 7.6 | 12.0 | 0.707 |
| 2 | 266/0.40 | 8.5 | 12.9 | 0.56 |
| 1 | 217/0.50 | 9.6 | 14.0 | 0.449 |
| 1/0 | 276/0.50 | 11.2 | 15.6 | 0.355 |
| 2/0 | 342/0.50 | 12.2 | 16.6 | 0.282 |
| 3/0 | 437/0.50 | 13.8 | 18.2 | 0.223 |
| 4/0 | 551/0.50 | 15.5 | 19.9 | 0.177 |
| 250kcmil | 646/0.50 | 17.5 | 21.9 | 0.151 |
| 300kcmil | 779/0.50 | 19.5 | 23.9 | 0.125 |
| 350kcmil | 912/0.50 | 21 | 25.4 | 0.108 |
| 400kcmil | 1036/0.50 | 23 | 27.4 | 0.0942 |
