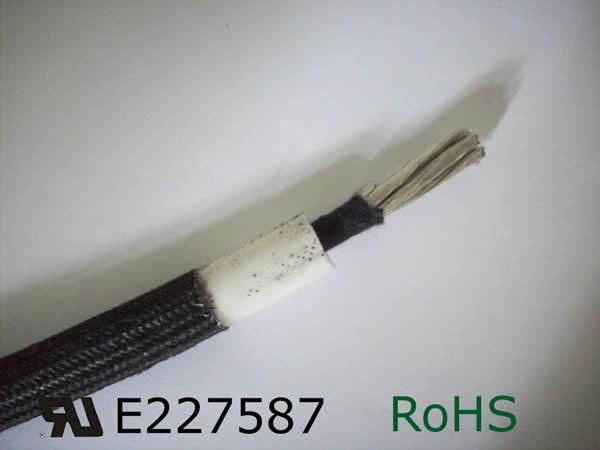

UL3643耐高压电线

发送询盘

详细信息
1.额定电压： 13800VAC
2.温度范围：-60℃~150,180℃
3.导体：镀锡、镀镍或镀银铜
4.绝缘体：硅橡胶
5.编织: 玻璃纤维
6.颜色：白-蓝-红-黑-棕-黄-绿-透明-黄/绿

线号 导体 绝缘体 电气特性
AWG 导体构造 NO. ×Φ mm 直径 mm 完成外径 mm 导体电阻 Cuc ， c20 ℃ Ohm/Km
16 7/0.49 1.55 9.1 14.6
15 33/0.254 1.75 9.3 11.3
14 41/0.254 1.95 9.5 8.96
13 52/0.254 2.15 9.7 7.1
12 65/0.254 2.5 10.1 5.64
11 83/0.254 2.74 10.4 4.48
10 35/0.45 3.2 10.8 3.55
9 53/0.40 3.98 11.6 2.81
8 70/0.40 4.4 12 2.3
7 84/0.40 4.6 12.2 1.79
6 105/0.40 5.3 13.4 1.42
5 133/0.40 6 14.1 1.12
4 168/0.40 6.8 14.9 0.89
3 213/0.40 7.6 15.7 0.707
2 266/0.40 8.5 16.6 0.56
1 217/0.50 9.6 17.7 0.449
1/0 276/0.50 11.2 19.5 0.355
2/0 342/0.50 12.2 20.5 0.282
3/0 437/0.50 13.8 22.1 0.223
4/0 551/0.50 15.5 23.8 0.177
250kcmil 646/0.50 17.5 25.8 0.151
300kcmil 779/0.50 19.5 27.8 0.125
350kcmil 912/0.50 21 29.3 0.108
400kcmil 1036/0.50 23 31.3 0.0942

适用范围：电气设备内部布线
