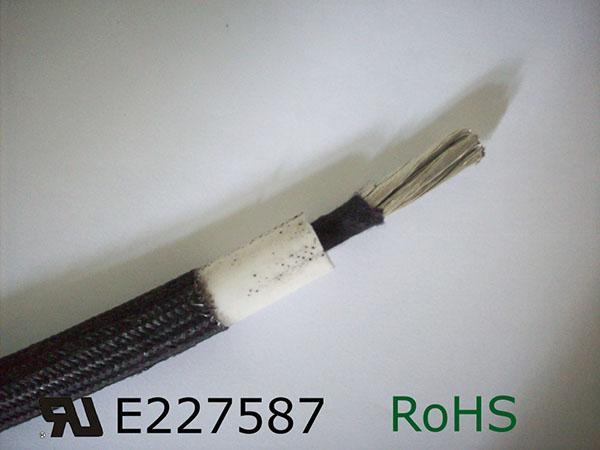

UL 3663 耐高压电线

发送询盘

详细信息
额定电压： 7200VAC
温度范围：-60℃~180℃
导体：镀锡、镀镍或镀银铜
绝缘体：硅橡胶
编织: 玻璃纤维
颜色：白-蓝-红-黑-棕-黄-绿-透明-黄/绿
适用范围：内部布线

线号 导体 绝缘体 电气特性
AWG 导体构造 NO. ×Φ mm 直径 mm 绝缘厚度 mm 完成外径 mm 导体电阻 Cuc ， c20 ℃ Ohm/Km
16 7/0.49 1.47 2.29 6.05 14.6
15 33/0.254 1.75 6.33 11.3
14 41/0.254 1.95 6.53 8.96
13 52/0.254 2.15 6.73 7.1
12 65/0.254 2.5 7.08 5.64
11 83/0.254 2.74 7.32 4.48
10 35/0.45 3.2 7.78 3.55
9 53/0.40 3.98 8.56 2.81
8 70/0.40 4.4 8.98 2.3
7 84/0.40 4.6 9.18 1.79
6 105/0.40 5.3 9.88 1.42
5 133/0.40 6 10.58 1.12
4 168/0.40 6.8 11.38 0.89
3 213/0.40 7.6 2.67 12.94 0.707
2 266/0.40 8.5 13.84 0.56
1 217/0.50 9.6 14.94 0.449
1/0 276/0.50 11.2 16.54 0.355
2/0 342/0.50 12.2 17.54 0.282
3/0 437/0.50 13.8 19.14 0.223
4/0 551/0.50 15.5 20.84 0.177
